- S6-HCG双内牙螺纹接头
螺纹接头
尺寸从 1/16 至 2 in, 6 mm 至 30 mm
SMYTIK螺纹接头材质包含不锈钢、合金400/R-405、黄铜和碳钢等
螺纹包含NPT, ISO/BSP, SAE和ISO公制螺纹
精密加工、无毛刺的螺纹保证了有效密封并防止咬合
材料标准
| 材料 | 棒材 | 锻件 |
| 316不锈钢 | ASTM A276 ASME SA479, EN1.4401 | ASME SA182, EN1.4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164.ASMESB164 | ASTM B564, ASME SB564 |
| 合金600 | ASTM B166.ASMESB166 | ASTM B564, ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564, ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564, ASME SB564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 铝 | ASTM B211 | ASTM B247 |
| 黄铜 | ASTM B16, ASTM | ASTM B283 |
| 碳钢 | B453 ASTM A108 | - |
工作温度范围
| 材质 | 工作温度℉（℃） |
| 316不锈钢 | -65(-53) to 1000(537) |
| 黄铜 | -20(-28 )to 400(204) |
| 碳钢 | -65(-53) to 375(190) |
| BS垫片（FKM） | 5(-15) to 400(204) |
| BG、BP垫片（铜） | 5(-15) to 400(204) |
| SAE O形圈(FKM ) | 5(-15) to 400(204) |
编码规则

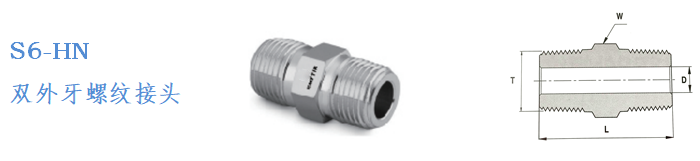

| 订购信息 | T NPT外螺纹尺寸 | L | D 最小开口 | W 六角对边宽度 | ||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | ||
| S6-HN-MR005 | 1/16 | 1.01 | 25.7 | 0.12 | 3 | 5/16 |
| S6-HN-MR01 | 1/8 | 1.01 | 25.7 | 0.19 | 4.8 | 7/16 |
| S6-HN-MR02 | 1/4 | 1.4 | 35.6 | 0.28 | 7.1 | 9/16 |
| S6-HN-MR03 | 3/8 | 1.43 | 36.3 | 0.38 | 9.6 | 11/16 |
| S6-HN-MR04 | 1/2 | 1.84 | 46.7 | 0.47 | 11.9 | 7/8 |
| S6-HN-MR06 | 3/4 | 1.84 | 46.7 | 0.62 | 15.8 | 1 1/16 |
| S6-HN-MR08 | 1 | 2.32 | 58.9 | 0.87 | 22.1 | 1 3/8 |
备注： 尺寸D为最小公称孔口。尺寸仅供参考，如有变更不会另行通知
