- 产品描述

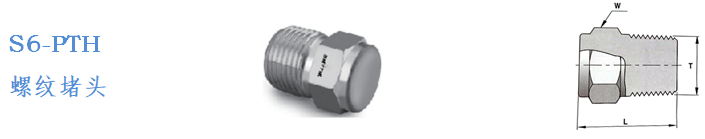

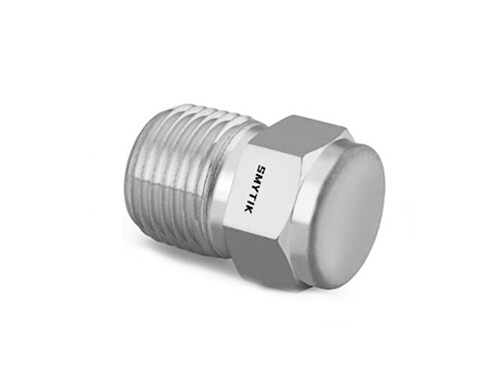

- S6-PTH 螺纹堵头
螺纹接头
尺寸从 1/16 至 2 in, 6 mm 至 30 mm
SMYTIK螺纹接头材质包含不锈钢、合金400/R-405、黄铜和碳钢等
螺纹包含NPT, ISO/BSP, SAE和ISO公制螺纹
精密加工、无毛刺的螺纹保证了有效密封并防止咬合
材料标准
| 材料 | 棒材 | 锻件 |
| 316不锈钢 | ASTM A276 ASME SA479, EN1.4401 | ASME SA182, EN1.4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164.ASMESB164 | ASTM B564, ASME SB564 |
| 合金600 | ASTM B166.ASMESB166 | ASTM B564, ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564, ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564, ASME SB564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 铝 | ASTM B211 | ASTM B247 |
| 黄铜 | ASTM B16, ASTM | ASTM B283 |
| 碳钢 | B453 ASTM A108 | - |
工作温度范围
| 材质 | 工作温度℉（℃） |
| 316不锈钢 | -65(-53) to 1000(537) |
| 黄铜 | -20(-28 )to 400(204) |
| 碳钢 | -65(-53) to 375(190) |
| BS垫片（FKM） | 5(-15) to 400(204) |
| BG、BP垫片（铜） | 5(-15) to 400(204) |
| SAE O形圈(FKM ) | 5(-15) to 400(204) |

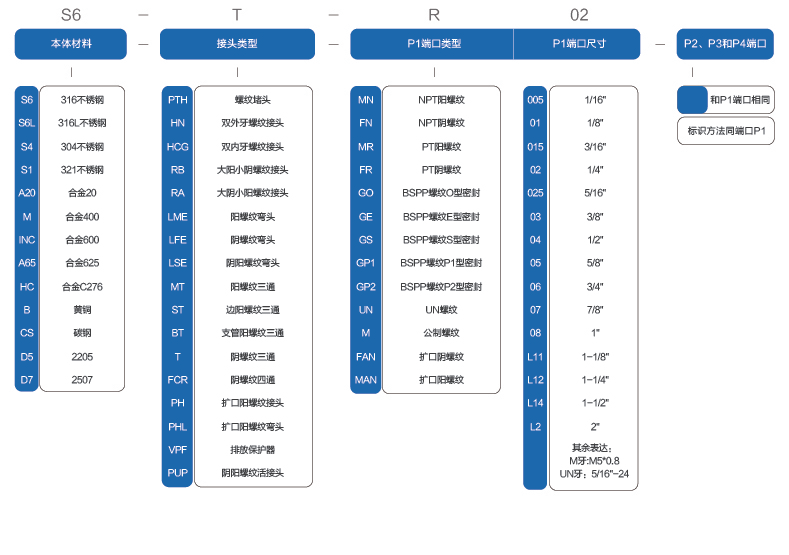

编码规则
| 订购信息 | T NPT外螺纹尺寸 | L | W 六角对边宽度 | |
| 英寸 | 毫米 | 英寸 | ||
| S6-PTH-MR005 | 1/16 | 0.75 | 19 | 5/16 |
| S6-PTH-MR01 | 1/8 | 0.75 | 19 | 7/16 |
| S6-PTH-MR02 | 1/4 | 0.96 | 24.4 | 9/16 |
| S6-PTH-MR03 | 3/8 | 0.99 | 25.3 | 11/16 |
| S6-PTH-MR04 | 1/2 | 1.21 | 30.7 | 7/8 |
| S6-PTH-MR06 | 3/4 | 1.21 | 30.7 | 1 1/16 |
| S6-PTH-MR08 | 1 | 1.5 | 38.1 | 1 3/8 |
备注： 尺寸D为最小公称孔口。尺寸仅供参考，如有变更不会另行通知
