- 产品描述

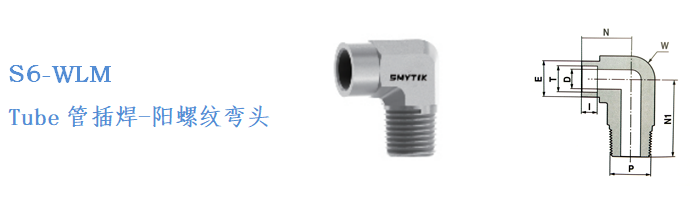

- S6-WLM Tube 管插焊-阳螺纹弯头
焊接接头-A
尺寸从1/8至2 in. ,6 mm至38 mm
SMYTIK焊接接头标准材料为316不锈钢，其他材料可按需提供
提供承插焊和对焊
工作温度高达538℃ (1000 F)，适用苛刻和高温工况
弯头通道圆弧连接，确保流体平稳流动。
SMYTIK焊接接头的材料316/316L不锈钢，棒材是ASTM A479/ASME SA479和ASTMA 276
SMYTIK焊接接头的材料316/316L不锈钢，锻材是ASTM A182/ASME SA182和ASTM A314

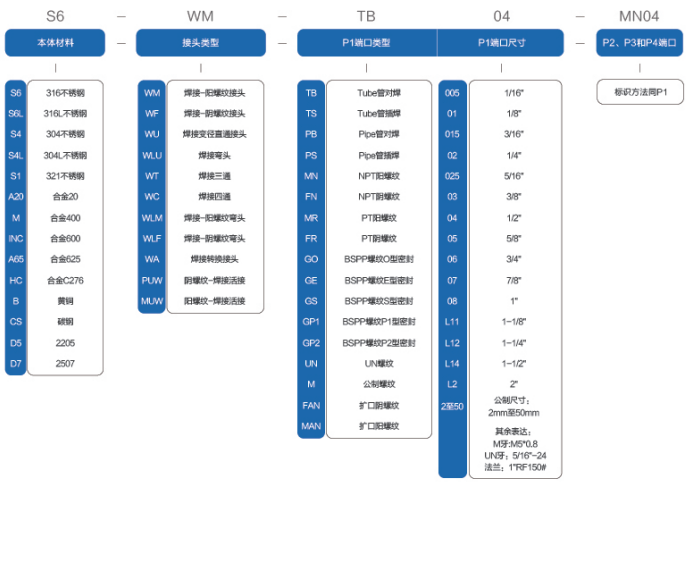

编码规则
| 订购信息 | 导管 外径 | P | N | N1 | I | D | E | W | 工作压力 |
| 最小开口 | 扳手平面 | ||||||||
| NPT | 毫米 | 毫米 | 毫米 | 毫米 | 毫米 | 英寸 | [Pis] | ||
| S6-WLM-TS02-MR02 | 1/4 | 1/4 | 20.1 | 24 | 7.1 | 4.8 | 12.2 | 1/2 | 8000 |
| S6-WLM-TS03-MR02 | 3/8 | 1/4 | 26.4 | 26.7 | 7.9 | 7.1 | 16.3 | 11/16 | 8000 |
| S6-WLM-TS03-MR03 | 3/8 | 3/8 | 24.6 | 26.2 | 7.9 | 7.1 | 15.2 | 11/16 | 7800 |
| S6-WLM-TS02-MR04 | 3/8 | 1/2 | 25.9 | 36.9 | 7.9 | 7.1 | 15.2 | 13/16 | 7700 |
| S6-WLM-TS04-MR04 | 1/2 | 1/2 | 27.4 | 36.9 | 9.7 | 10.4 | 18.5 | 13/16 | 6600 |
备注： 尺寸D为最小公称孔口。尺寸仅供参考，如有变更不会另行通知
