扩口阳螺纹接头（硬密封）

所属分类：螺纹接头
浏览次数：
发布时间：2024-05-21 10:56:33

留言询价

产品描述

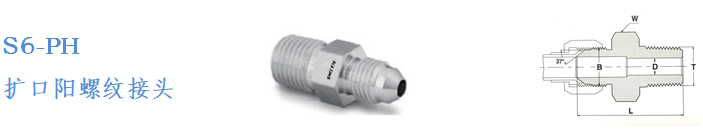

S6-PH 扩口阳螺纹接头
S6-PHL 扩口阳螺纹弯头

螺纹接头

尺寸从 1/16 至 2 in, 6 mm 至 30 mm

SMYTIK螺纹接头材质包含不锈钢、合金400/R-405、黄铜和碳钢等

螺纹包含NPT, ISO/BSP, SAE和ISO公制螺纹

精密加工、无毛刺的螺纹保证了有效密封并防止咬合

材料标准

材料	棒材	锻件
316不锈钢	ASTM A276 ASME SA479, EN1.4401	ASME SA182, EN1.4401
合金20	ASTM B473	ASTM B462
合金400/R-405	ASTM B164.ASMESB164	ASTM B564, ASME SB564
合金600	ASTM B166.ASMESB166	ASTM B564, ASME SB564
合金625	ASTM B446	ASTM B564, ASME SB564
合金825	ASTM B425	ASTM B564, ASME SB564
合金C-276	ASTM B574	ASTM B564
铝	ASTM B211	ASTM B247
黄铜	ASTM B16, ASTM	ASTM B283
碳钢	B453 ASTM A108	-

工作温度范围

材质	工作温度℉（℃）
316不锈钢	-65(-53) to 1000(537)
黄铜	-20(-28 )to 400(204)
碳钢	-65(-53) to 375(190)
BS垫片（FKM）	5(-15) to 400(204)
BG、BP垫片（铜）	5(-15) to 400(204)
SAE O形圈(FKM )	5(-15) to 400(204)

编码规则


订购信息	导管外径		B	T	D		W	L
	导管外径		B	T	D		六角对边宽度	L
	英寸	毫米	UN	NPT	英寸	毫米	英寸	英寸	毫米
S6-PH-ANL25-MN01	1/8	-	5/16 -24	8/27	0.062	1.6	7/16	1.11	28.2
S6-PH-AN03-MN01	3/16	-	8/24	8/27	0.125	3.2	7/16	1.14	29
S6-PH-ANL35-MN01	1/8	6	7/16 - 20	8/27	0.172	4.4	1/2	1.22	3L0
S6-PH-ANL35-MN02	1/4	6	7/16 -20	4/18	0.172	4.4	9/16	1.42	36
S6-PH-ANL35-MN04	1/4	6	7/16 - 20	2/14	0.172	4.4	7/8	1.61	41
S6-PH-AN04-MN01	5/16	8	2/20	8/27	0.19	4.8	9/16	1.22	31
S6-PH-AN04-MN02	5/16	8	2/20	4/18	0.234	6	9/16	1.42	36.1
S6-PH-ANL45-MN01	3/8	10	9/16 -18	8/27	0.19	4.8	5/8	1.25	31.8
S6-PH-ANL45-MN02	3/8	10	9/16 -18	4/18	0.28	7.1	5/8	1.43	36.3
S6-PH-ANL45-MN03	3/8	10	9/16 -18	8/18	0.297	7.5	3/4	1.43	36.3
S6-PH-ANL45-MN04	3/8	10	9/16 -18	2/14	0.297	7.5	7/8	1.69	42.5
S6-PH-AN06-MN02	1/2	12	4/16	4/18	0.28	7.1	13/16	1.53	389
S6-PH-AN06-MN03	1/2	12	4/16	8/18	0.38	9.5	13/16	1.53	38.9
S6-PH-AN06-MN04	1/2	12	4/16	2/14	0.391	9.9	7/8	1.79	43.6
S6-PH-AN06-MN06	1/2	12	4/16	4/14	0.391	9.9	11/8	1.85	47
S6-PH-AN07-MN03	5/8	16	8/14	8/18	0.38	9.5	15/16	1.7	43.1
S6-PH-AN07-MN04	5/8	16	8/14	2/14	0.484	11.9	15/16	1.89	48
S6-PH-AN07-MN06	5/8	16	8/14	4/14	0.47	12.3	11/8	1.95	49.5
S6-PH-ANL105-MN06	3/4	18	11/16 -12	4/14	0.609	15.5	11/8	2.06	52.3
S6-PH-ANL105-MN08	3/4	18	11/16 - 12	1-11.5	0.609	15.5	8/13	2.25	57.1
S6-PH-ANL115-MN06	7/8	20	1 3/16 -12	4/14	0.719	18.3	11/4	2.09	53.1
S6-PH-ANL125-MN06	1/1	25	1 5/16 - 12	4/14	0.719	18.3	8/13	2.11	53.5
S6-PH-ANL125-MN08	1/1	25	1 5/16 - 12	1 -11.5	0.844	21.5	8/13	230	58.4
S6-PH-ANL15-MN08	1/1	32	1 5/8 -12	1-11.5	0.844	21.5	4/13	2.42	61.5
S6-PH-ANL15-MNL12	1/1	32	1 5/8 - 12	11/4 -11.5	1.078	27.5	4/13	2.45	62.2
S6-PH-ANL17-MNL12	1/1	38	1 7/8 - 12	11/4 -11.5	1.312	33	1/2	2.68	68.1
S6-PH-ANL17-MNL14	1/1	38	1 7/8 - 12	11/2 -11.5	1.312	33	1/2	2.68	68.1
S6-PH-ANL24-MNL2	1/2	-	2 1/2 - 12	2 -11.5	1.781	45	1/2	3.11

导管外径		B	T	D		W	M		N
导管外径		B	T	D		六角对边宽度	M		N
英寸	毫米	UN	NPT	英寸	毫米	英寸	英寸	毫米	英寸	毫米
S6-PHL-AN025-MN01	1/8	-	5/16 - 24	8/27	0.062	1.6	7/16	0.77	19.6	0.72	18.3
S6-PHL-AN03-MN01	3/16	-	8/24	8/27	0.125	3.2	1/2	0.83	21.1	0.72	18.3
S6-PHL-AN035-MN01	1/4	6	7/16 - 20	8/27	0.172	4.4	1/2	0.89	22.6	0.78	19.8
S6-PHL-AN035-MN02	1/4	6	7/16 - 20	4/18	0.172	4.4	5/8	1.06	26.9	1.09	27.7
S6-PHL-AN04-MN01	5/16	8	2/20	8/27	0.19	4.8	5/8	0.95	24.1	0.78	19.8
S6-PHL-AN04-MN02	5/16	8	2/20	4/18	0.234	6	5/8	1.06	26.9	1.09	27.7
S6-PHL-AN045-MN01	3/8	10	9/16 - 18	8/27	0.19	4.8	5/8	1.06	26.9	0.9	22.8
S6-PHL-AN045-MN02	3/8	10	9/16 - 18	4/18	0.28	7.1	5/8	1.06	26.9	1.09	27.7
S6-PHL-AN045-MN03	3/8	10	9/16 -18	8/18	0.297	7.5	13/16	1.14	29	1.22	31
S6-PHL-AN045-MN04	3/8	10	9/16 -18	2/14	0.297	7.5	15/16	1.23	31.2	1.47	37.3
S6-PHL-AN06-MN02	1/2	12	4/16	4/18	0.28	7.1	15/16	1.25	31.8	1.22	40.4
S6-PHL-AN06-MN03	1/2	12	4/16	8/18	0.38	9.5	15/16	1/25	31.8	1.22	31
S6-PHL-AN06-MN04	1/2	12	4/16	2/14	391	9.9	15/16	1.33	33.7	1.47	37.3
S6-PHL-AN06-MN06	1/2	12	4/16	4/14	0.391	9.9	11/8	1.42	36	1.59	40.4
S6-PHL-AN07-MN03	5/8	16	8/14	8/18	0.38	9.5	15/16	1.45	36.8	1.3	33
S6-PHL-AN07-MN04	5/8	16	8/14	2/14	0.47	11.9	15/16	1.45	36.8	1.47	37.3
S6-PHL-AN07-MN06	5/8	16	8/14	4/14	0.484	12.3	1 1/8	1.53	38.9	1.59	40.4
S6-PHL-ANL15-MN04	3/4	18	11/16 - 12	2/14	0.47	11.9	1 1/8	1.66	41	1.59	40.4
S6-PHL-ANL15-MN06	3/4	18	11/16 -12	4/14	0.609	15.5	1 1/8	1.66	41	1.59	40.4
S6-PHL-ANL115-MN06	7/8	20	13/16 - 12	4/14	0.719	18.3	1 3/8	1.73	43.9	1.69	42.9
S6-PHL-ANL125-MN06	1	25	15/16 -12	4/14	0.719	18.3	1 3/8	1.81	46	1.78	45.2
S6-PHL-ANL125-MN08	1	25	15/16 -12	1-11.5	0.844	21.5	1 3/8	1.81	46	1.97	50
S6-PHL-ANL15-MN08	11/4	32	15/8 -12	1-11.5	0.844	21.5	2	2.06	52.3	2.35	59.6
S6-PHL-ANL15-MNL12	11/4	32	15/8 -12	11/4 -11.5	1.078	27.5	2	2.06	52.3	2.38	60.5
S6-PHL-ANL17-MNL14	11/2	38	17/8 -12	11/2 -11.5	1.312	33	2	2.33	59.2	2.64	67.1
S6-PHL-ANL2-MNL2	2	-	21/2 - 12	2 -11.5	1.781	45	2.625	3.06	77.7	3	76.2
