硬管、盘管

我的位置：首页 > 产品展示 > 硬管、盘管

硬管

所属分类：硬管、盘管
浏览次数：
发布时间：2023-09-01 10:19:01

留言询价

产品描述

Tube管标准

等级	标准
TP316L	A269.A213.SA213
TP304L	A269.A213.SA213

Pipe管标准

等级	标准
TP316L	A269.A213.SA213
TP304L	A269.A213.SA213

不锈钢Pipe管推荐的允许工作压力

NPS	壁厚号(ASME B36.19M)
	5S	10S	40S	80S
	工作压力psig(bar)
1/8	-	3940(272)	5750(397)	8700(600)
1/4	-	3960(273)	5620(387)	8130(560)
3/8	-	3110(215)	4540(313)	6660(459)
1/2	2470(170)	3220(222)	4370(301)	6190(427)
3/4	1960(135)	2540(175)	3550(245)	5040(348)
1	1550(107)	2680(185)	3330(229)	4650(320)
1 1/4	1230(85)	2110(146)	2760(190)	3890(268)
1 1/2	1070(74)	1830(126)	2460(170)	3520(243)
2	840(58)	1430(99)	2060(142)	2990(206)

Pipe管尺寸


NPS	外径		壁厚号(壁厚mm)
NPS	In.	mm	5S	5	10S	10	20	30	40s	40	STD	60	80S	80	XS	100	120	140	160 XXS
1/8	0.4	10.3			1.2	1.2		1.448	1.7	1.7	1.7		2.4	2.413	2.413
1/4	0.5	13.7			1.7	1.7			2.2	2.2	2.2		3	3	3
3/8	0.6	17.1			1.7	1.7		1.845	2.3	2.3	2.3		3.2	3.2	3.2
1/2	0.8	21.3	1.7	1.7	2.1	2.1		2.413	2.8	2.8	2.8		3.7	3.7	3.7				4.8	7.5
3/4	1	26.7	1.7	1.7	2.1	2.1		2.413	2.9	2.9	2.9		3.9	3.9	3.9				5.6	7.8
1	1.3	33.4	1.7	1.7	2.8	2.8		2.9	3.4	3.4	3.4		4.5	4.5	4.5				6.4	9.1
1 1/4	1.6	42.2	1.7	1.7	2.8	2.8		2.972	3.6	3.6	3.6		4.9	4.9	4.9				6.4	9.7
1 1/2	1.9	48.3	1.7	1.7	2.8	2.8		3.175	3.7	3.7	3.7		5.1	5.1	5.1				7.1	10.2
2	2.3	60.3	1.7	1.7	2.8	2.8		3.175	3.9	3.9	3.9		5.5	5.5	5.5				8.7	11.1
2 1/2	2.8	73	2.1	2.1	3.1	3		4.775	5.2	5.2	5.2		7	7	7				9.5	14
3	3.5	88.9	2.1	2.1	3.1	3		4.775	5.9	5.9	5.9		7.6	7.6	7.6				11.1	15.2
3 1/2	4	101.6	2.1	2.1	3.1	3		4.775	5.7	5.7	5.7		8.1	8.1	8.1				13.5
4	4.5	114.3	2.1	2.1	3.1	3		4.775	6	6	6		8.6	8.6	8.6		11.1		15.9	17.1
5	5.5	141.3	2.8	2.8	3.4	3.4			6.6	6.6	6.6		9.5	9.5	9.5		12.7		18.3	19.1
6	6.6	168.3	2.8	2.8	3.4	3.4			7.1	7.1	7.1		11	11	11.1		14.3		23	21.9
8	8.6	219.1	2.8	2.8	3.8	3.8	6.4	7	8.2	8.2	8.2	10.3	12.7	12.7	12.7	15.1	18.3	20.6	28.6	22.2
10	10.7	273.1	3.4	3.4	4.2	4.2	6.4	7.8	9.3	9.3	9.3	12.7	12.7	15.1	12.7	18.3	21.4	25.4	33.3	25.4
12	12.7	323.9	4	4	4.6	4.6	6.4	8.4	9.5	10.3	9.5	14.3	12.7	17.5	12.7	21.4	25.4	28.6	35.7	25.4
14	14	355.6	4	4	4.8	4.8	7.9	9.5	9.5	11.1	9.5	15.1	12.7	19.1	12.7	23.8	27.8	31.8	40.5
16	16	406.4	4.2	4.2	4.8	4.8	7.9	9.5	9.5	12.7	9.5	16.7	12.7	21.4	12.7	26.2	31	36.5	45.2
18	18	457.2	4.2	4,2	4.8	4.8	7.9	11.1	9.5	14.3	9.5	19.1	12.7	23.8	12.7	29.4	34.9	39.7	50
20	20	508	4.8	4.8	5.5	5.5	9.5	12.7	9.5	15.1	9.5	20.6	12.7	26.2	12.7	32.5	38.1	44.5	54
22	22	558.8	4.8	4.8	5.5	5.5	9.5	12.7			9.5	22.2		28.6	12.7	34.9	41.3	47.6	59.5
24	24	609.6	5.5	5.5	6.4	6.4	9.5	14.3	9.5	17.5	9.5	24.6	12.7	31	12.7	38.9	46	52.4
26	26	660.4					12.7				9.5				12.7
28	28	711.2					12.7	15.9			9.5				12.7
30	30	762	6.4	6.4	8	8	12.7	15.9			9.5				12.7
32	32	812.8					12.7	15.9		17.5	9.5				12.7
34	34	863.6					12.7	15.9		17.5	9.5				12.7
36	36	914.4					12.7	15.9		19.1	9.5				12.7

英制不锈钢无缝Tube管

PS	壁厚(In.)
	0.01	0.012	0.014	0.016	0.02	0.028	0.035	0.049	0.065	0.083	0.095	0.109	0.12	0.134	0.156	0.188
	工作压力psig
	注:气体应用，选择阴影外的规格
1/16	5600	6800	8100	9400	12000
1/8						8500	10900
3/16						5400	7090	10200
1/4						4000	5190	8000	10200
5/16							4090	6500	8000
3/8							3390	5100	6500	7500
1/2							2600	4000	5100	6700
5/8								3300	4000	5200	6000
3/4								2800	3300	4200	4900	5800
7/8								2400	2800	3600	4200	4800
1/1									2400	3100	3600	4200	4700
1 1/4										2400	2800	3300	3600	4100	4900
1 1/2											2300	2700	3000	3400	4000	4900
2												2000	2200	2500	2900	3600

公制不锈钢无缝Tube管

（mm）	壁厚(mm)
	0.8	1	1.2	1.5	1.8	2	2.2	2.5	2.8	3	3.5	4	4.5	50
	工作压力bar
	注:气体应用，选择阴影外的规格
3	670
6	310	420	540	710
8		310	390	520
10		240	300	400	510	580
12		200	250	330	410	470
14		160	200	270	340	380	430
15		150	190	250	310	360	400
16			170	230	290	330	370	400
18			150	200	260	290	320	370
20			140	180	230	260	290	330	380
22			120	160	200	230	260	300	340
25					180	200	230	260	290	320
28						180	200	230	260	280	330
30						170	180	210	240	260	310
32						160	170	200	220	240	290	330
38							140	160	190	200	240	270	310
50										150	180	210	240	270

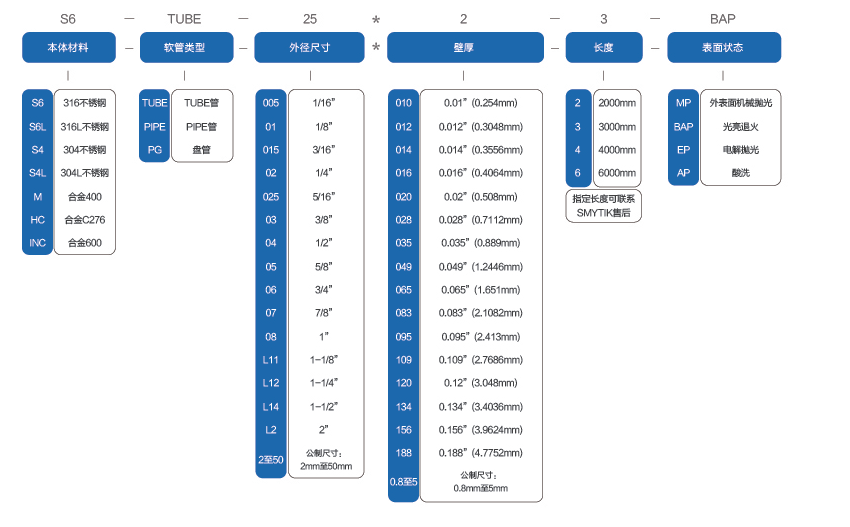

编码规则
