- 产品描述
夹砂管JSG

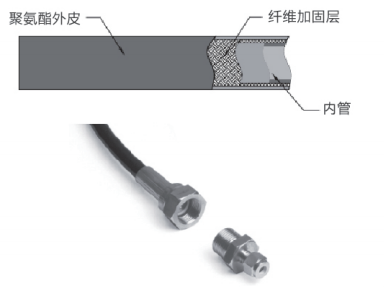

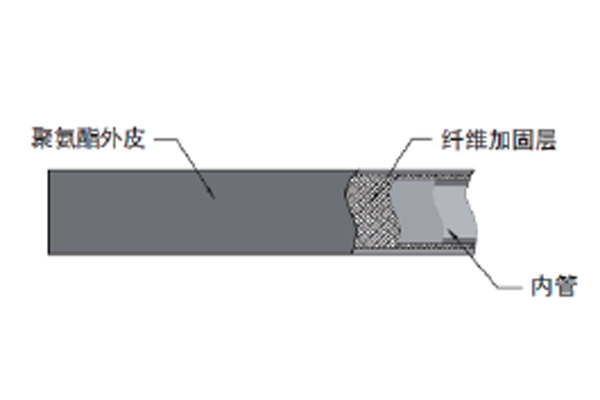

聚氨酯外皮:耐油、耐候及耐磨损
增强层:高强度双层人造纤维编织层
内管:尼龙
工作压力可达:345bar ( 5000 psig )
软管尺寸:3/16”至1”
工作温度:-40℃至93℃ ( -40°F至200°F )
端接:1/4至1管螺纹，1/4"至1"和6mm至22mm双卡套
端接材料:不锈钢、黄铜和碳钢
可定制长度
热塑性液压软管(SAE 100R7 )
| 软管尺寸 in.(mm) | 软管系列 | Z小弯曲半径 in.(mm) | 软管内径 in.(mm) | 温度范围 °F（°C） | 在 70°F(20°C 时 的工作压力 psig(bar) | 在 70°F(20°C)时 的Z小爆破压力 psig(bar) | 规格 |
| 3/16(4.8) | TH3 | 1.58(40) | 0.19(4.8) | -40至200 (-40至90) | 3000(207) | 12000(828) | SAEJ517 100R7 |
| 1/4(6.4) | TH4 | 1.97(50) | 0.25(6.4) | 2750(189) | 11000(758) | ||
| 5/16(8.0) | TH5 | 2.36(60) | 0.31(7.9) | 2500(173) | 10000(690) | ||
| 378(9.6) | TH6 | 2.95(75) | 0.38(9.8) | 2250(155) | 9000(620) | ||
| 1/2(12.7) | TH8 | 3.74(95) | 0.50(12.7) | 2000(137) | 8000(551) |
热塑性液压软管(SAE 100R8)
| 软管尺寸 in.(mm) | 软管系列 | Z小弯曲半径 in.(mm) | 软管内径 in.(mm) | 温度范围 °F（°C） | 在 70°F(20°C 时 的工作压力 psig(bar) | 在 70°F(20°C)时 的Z小爆破压力 psig(bar) | 规格 |
| 3/16(4.8) | TH3 | 2.00(50.8) | 0.19(4.8) | -40至200 (-40至90) | 5000(344) | 20000(1378) | SAEJ517 100R8 |
| 1/4(6.4) | TH4 | 2.00(50.8) | 0.25(6.4) | 5000(344) | 20000(1378) | ||
| 3/8(9.6) | TH6 | 2.5(63.5) | 0.38(9.8) | 4000(275) | 16000(1102) | ||
| 1/2(12.7) | TH8 | 4.00(102) | 0.50(12.7) | 3500(241) | 14000(964) | ||
| 3/4(19.0) | TH12 | 6.50(165) | 0.75(19.0) | 2250(155) | 9000(620) | ||
| 1(25.4) | TH16 | 10.0(25.4) | 1.00(25.4) | 2000(137) | 8000(551) |

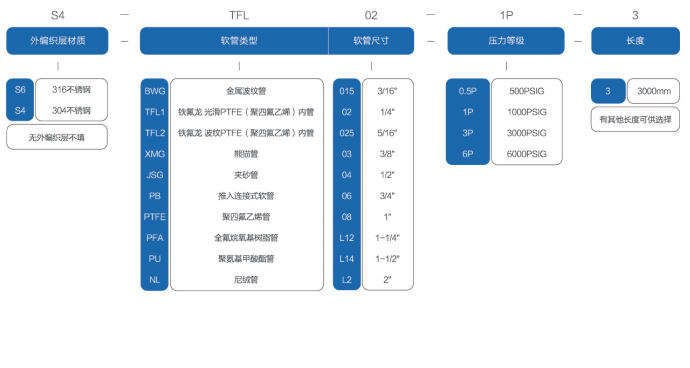

编码规则
