- 产品描述

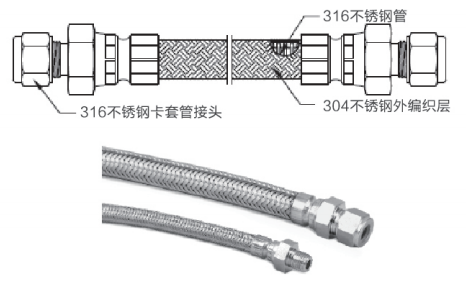

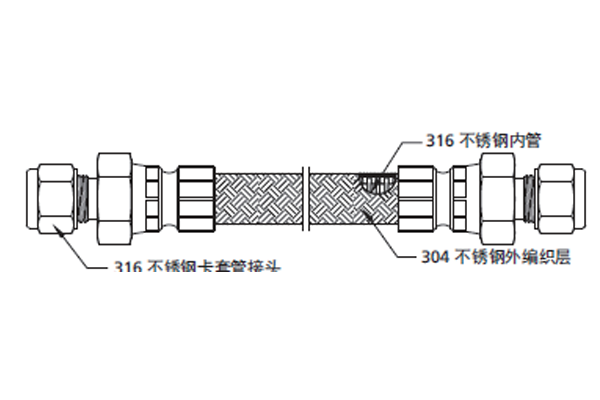

金属挠性软管
内管和接头材料:316不锈钢
外编织层材料:304不锈钢（也可提供316)
可用于真空和正压系统中
工作压力可达:213bar ( 3100 psig )
软管尺寸:1/4”至2”
端接:1/4至2管螺纹 1/4”至2”和6mm至50mm双卡套
工作温度:-200℃至426℃ ( -325°F至800°F)
软管和接头焊接确保牢固可靠
标准长度和可定制长度可供选择

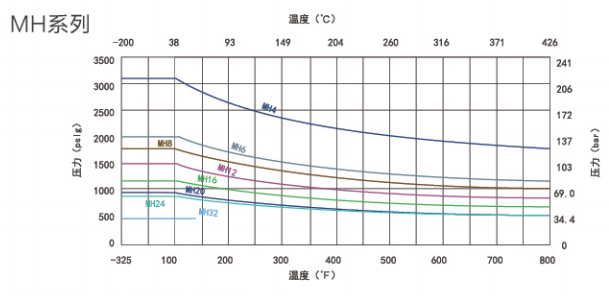

温度曲线
软管技术参数（高压)
| 软管尺寸 in.(mm) | 内径 in.(mm) | Z小弯曲半径 | 温度范围 °F（°C） | 在 70°F(20°C 时 的工作压力 psig(bar) | 在 70°F(20°C)时 的Z小爆破压力 psig(bar) | 软管系列 | |
| 静态 | 动态 | ||||||
| in.(mm) | in.(mm) | ||||||
| 1/4(6.4) | 0.28(7.1) | 2.25(57.2) | 10.0(254) | -325至800 (-200至426) | 3100(213) | 12400(854) | MH4 |
| 3/8(9.7) | 0.42(10.6) | 3.00(76.2) | 12.0(305) | 2000(137) | 8000(551) | MH6 | |
| 1/2(12.7) | 0.53(13.5) | 4.50(114) | 16.0(406) | 1800(124) | 7200(496) | MH8 | |
| 3/4(19.0) | 0.80(20.3) | 6.00(152) | 17.0(432) | 1500(103) | 6000(413) | MH12 | |
| 1(25.4) | 1.03(26.0) | 6.75(171) | 20.0(508) | 1200(82.6) | 4800(330) | MH16 | |
| 1 1/4(31.8) | 1.30(33.0) | 8.86(225) | 23.0(584) | 950(65.4) | 3800(261) | MH20 | |
| 1 1/2(38.1) | 1.53(38.9) | 11.0(280) | 26.0(660) | 900(62.0) | 3600(248) | MH24 | |
| 2(50.8) | 2.05(52.1) | 13.8(350) | 32.0(813) | 500(34.4) | 2000(137) | MH32 | |
软管技术参数(中压)
软管尺寸 in.(mm) | 内径 in.(mm) | Z小弯曲半径 | 温度范围 °F（°C） | 在 70°F(20°C 时 的工作压力 psig(bar) | 在 70°F(20°C)时 的Z小爆破压力 psig(bar) | 软管 系列 | |||
| 螺旋波 | 环形波 | ||||||||
| 静态 in.(mm) | 动态 in.(mm) | 静态 in.(mm) | 动态 in.(mm) | ||||||
| 1/4(6.4) | 0.25(6.4) | 1.38(35) | 8.66(220) | 0.79(20) | 4.33(110) | -325至800 (-200至426) | 1600(110) | 6400(440) | MN4 |
| 3/8(9.7) | 0.38(9.5) | 2.36(60) | 10.40(264) | 0.98(25) | 5.91(150) | 1470(101) | 6000(413) | MN6 | |
| 1/2(12.7) | 0.50(12.7) | 2.95(75) | 11.89(302) | 1.18(30) | 4.88(124) | 1110(76.4) | 4500(310) | MN8 | |
| 3/4(19.0) | 0.75(19.0) | 3.54(90) | 13.58(345) | 1.50(38) | 6.65(169) | 860(59.2) | 3500(241) | MN12 | |
| 1(25.4) | 1.00(25.4) | 4.13(105) | 15.00(381) | 1.77(45) | 7.68(195) | 680(46.8) | 2680(184) | MN16 | |
| 1 1/4(31.8) | 1.25(31.8) | 4.72(120) | 16.22(412) | / | 680(46.8) | 2600(179) | MN20 | ||
| 1 1/2(38.1) | 1.50(38.1) | 5.51(140) | 16.89(429) | 520(35.8 | 2200(151) | MN24 | |||
| 2(50.8) | 2.00(50.8) | 6.30(160) | 18.43(468) | 450(31.0)) | 1800(124) | MN32 | |||

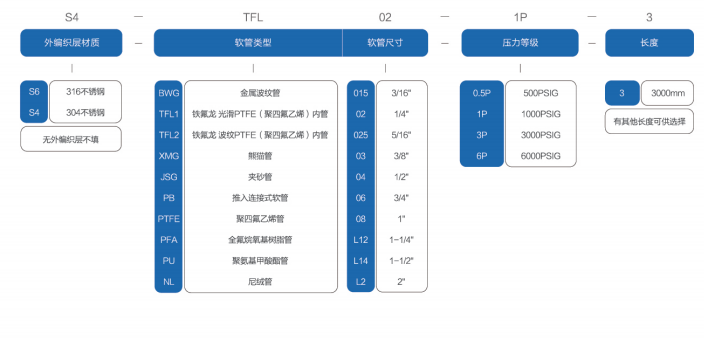

编码规则
