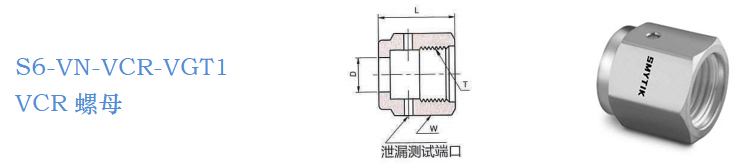

- S6-VN-VCR-VGT1 VCR螺母

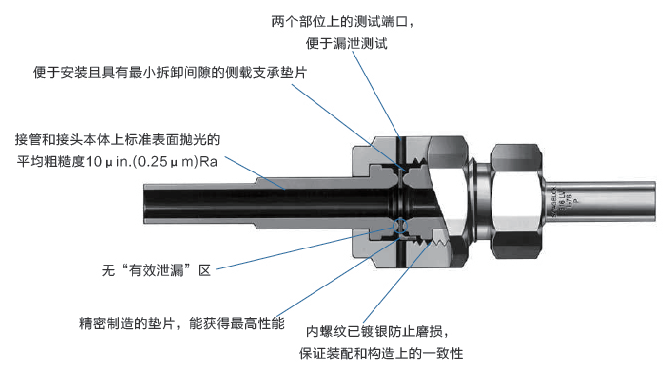

VCR接头
尺寸范围:1/16”至1"，6 mm至25 mm
316、316L和316L VAR不锈钢材料可供选择
金属对金属密封保证了从高真空到高压的零泄漏
标准流道表面光洁度可达Ra 0.25μm (10μ in.)
螺母螺纹镀银，有效减少与本体螺纹的摩擦
材料标准
| 材料 | 棒材 | 锻件 |
| 接头材料 | ||
| 316不锈钢 | ASTM A276,ASME SA479 | ASTMA182,ASME SA182 |
| 316L 不锈钢 | ||
| 316L VAR 不绣钢 | ||
| 垫片材料 | ||
| 316不锈钢 | ASTM A240,A167 | |
| 铜 | ASTM B152 | |
| 镍 | ASTM B162 | |
温度范围
| 产品 | 材料 | 工作温度范围 |
| 接头 | 316不锈钢 | -425°F至1000°F (-254℃至538℃) |
| 316L 不锈钢 | ||
| 316L VAR 不绣钢 | ||
| 316不锈钢 | ||
| 垫片 | 铜 | -425°F至400°F (-269℃至204℃) |
| 镍 | -325°F至600°F (-198℃至315℃) |

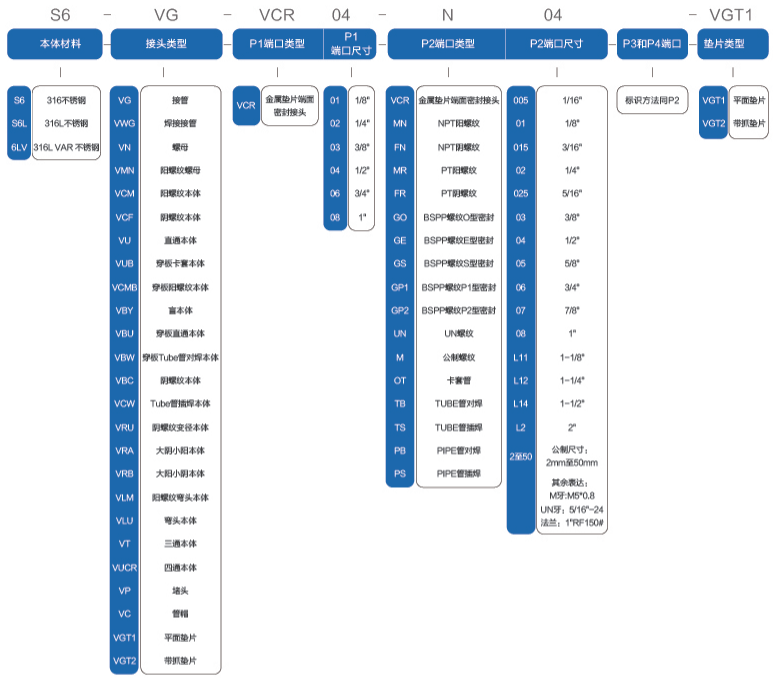

编码规则
| 购信息 | 面密封尺寸 | L | D | W | T 螺纹尺寸 | ||
| 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | 英寸 | 英寸 | |
| S6-VN-VCR01-VGT1 | 1/8 | 13.6 | 0.54 | 5.3 | 0.21 | 7/16 | 5/16-24 |
| S6-VN-VCR02-VGT1 | 1/4 | 20.6 | 0.81 | 9.2 | 0.36 | 3/4 | 9/16-18 |
| S6-VN-VCR04-VGT1 | 1/2 | 22.5 | 0.88 | 15.5 | 0.61 | 1 1/16 | 7/8-14 |
| S6-VN-VCR06-VGT1 | 3/4 | 28.5 | 1.12 | 22.6 | 0.89 | 1 1/2 | 1 1/4-18 |
| S6-VN-VCR08-VGT1 | 1 | 34 | 1.34 | 30.6 | 1.2 | 1 3/4 | 1 1/2-20 |
