- 产品描述
- S6-RB 大阳小阴螺纹接头
螺纹接头
尺寸从 1/16 至 2 in, 6 mm 至 30 mm
SMYTIK螺纹接头材质包含不锈钢、合金400/R-405、黄铜和碳钢等
螺纹包含NPT, ISO/BSP, SAE和ISO公制螺纹
精密加工、无毛刺的螺纹保证了有效密封并防止咬合
材料标准
| 材料 | 棒材 | 锻件 |
| 316不锈钢 | ASTM A276 ASME SA479, EN1.4401 | ASME SA182, EN1.4401 |
| 合金20 | ASTM B473 | ASTM B462 |
| 合金400/R-405 | ASTM B164.ASMESB164 | ASTM B564, ASME SB564 |
| 合金600 | ASTM B166.ASMESB166 | ASTM B564, ASME SB564 |
| 合金625 | ASTM B446 | ASTM B564, ASME SB564 |
| 合金825 | ASTM B425 | ASTM B564, ASME SB564 |
| 合金C-276 | ASTM B574 | ASTM B564 |
| 铝 | ASTM B211 | ASTM B247 |
| 黄铜 | ASTM B16, ASTM | ASTM B283 |
| 碳钢 | B453 ASTM A108 | - |
工作温度范围
| 材质 | 工作温度℉（℃） |
| 316不锈钢 | -65(-53) to 1000(537) |
| 黄铜 | -20(-28 )to 400(204) |
| 碳钢 | -65(-53) to 375(190) |
| BS垫片（FKM） | 5(-15) to 400(204) |
| BG、BP垫片（铜） | 5(-15) to 400(204) |
| SAE O形圈(FKM ) | 5(-15) to 400(204) |

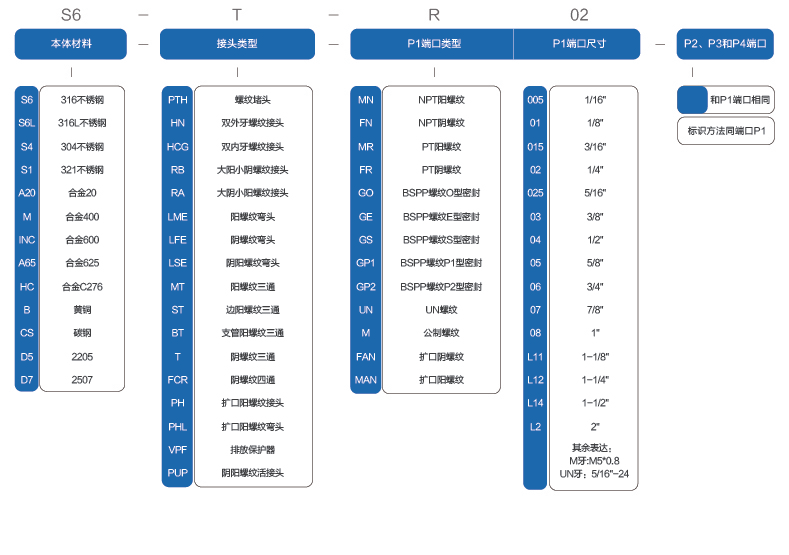

编码规则
| 订购信息 | T | T1 | L | D | W | ||
| 最小开口 | 六角对边宽度 | ||||||
| NPT外螺纹尺寸 | NPT内螺纹尺寸 | 英寸 | 毫米 | 英寸 | 毫米 | 英寸 | |
| S6-RB-MR01-FR005 | 1/8 | 1/16 | 1.03 | 26.2 | 0.19 | 4.8 | 7/16 |
| S6-RB-MR02-FR01 | 1/4 | 1/8 | 1.06 | 26.9 | 0.28 | 7.1 | 9/16 |
| S6-RB-MR03-FR01 | 3/8 | 1/8 | 0.86 | 21.8 | 0.34 | 8.6 | 11/16 |
| S6-RB-MR03-FR02 | 3/8 | 1/4 | 1.19 | 30.2 | 0.38 | 9.6 | 3/4 |
| S6-RB-MR04-FR01 | 1/2 | 1/8 | 1.08 | 27.4 | 0.34 | 8.6 | 7/8 |
| S6-RB-MR04-FR02 | 1/2 | 1/4 | 1.08 | 27.4 | 0.41 | 10.5 | 7/8 |
| S6-RB-MR04-FR03 | 1/2 | 3/8 | 1.41 | 35.8 | 0.47 | 11.9 | 7/8 |
| S6-RB-MR06-FR02 | 3/4 | 1/4 | 1.08 | 27.4 | 0.45 | 11.4 | 1/1 |
| S6-RB-MR06-FR03 | 3/4 | 3/8 | 1.08 | 27.4 | 0.56 | 14.2 | 1/1 |
| S6-RB-MR06-FR04 | 3/4 | 1/2 | 1.63 | 41.4 | 0.62 | 15.7 | 1/1 |
| S6-RB-MR08-FR02 | 1 | 1/4 | 1.37 | 34.8 | 0.41 | 10.5 | 1 3/8 |
| S6-RB-MR08-FR03 | 1 | 3/8 | 1.37 | 34.8 | 0.56 | 14.2 | 1 3/8 |
| S6-RB-MR08-FR04 | 1 | 1/2 | 1.37 | 34.8 | 0.69 | 17.4 | 1 3/8 |
| S6-RB-MR08-FR06 | 1 | 3/4 | 1.85 | 47 | 0.87 | 22.1 | 1 3/8 |
| S6-RB-MRL12-FR04 | 1 1/4 | 1/2 | 1.46 | 37.1 | 0.69 | 17.4 | 1 3/4 |
| S6-RB-MRL12-FR06 | 1 1/4 | 3/4 | 1.47 | 37.3 | 0.9 | 22.9 | 1 3/4 |
| S6-RB-MRL12-FR08 | 1 1/4 | 1/1 | 1.94 | 49.3 | 1.09 | 27.8 | 1 3/4 |
| S6-RB-MRL14-FR04 | 1 1/2 | 1/2 | 1.61 | 40.9 | 0.72 | 18.3 | 2 1/8 |
| S6-RB-MRL14-FR06 | 1 1/2 | 3/4 | 1.61 | 40.9 | 0.9 | 22.9 | 2 1/8 |
| S6-RB-MRL14-FR08 | 1 1/2 | 1/1 | 1.61 | 40.9 | 1.17 | 29.7 | 2 1/8 |
| S6-RB-MRL14-FRL | 1 1/2 | 1/1 | 2.31 | 58.7 | 1.5 | 38.1 | 2 1/8 |
| S6-RB-MRL2-FR04 | 2 | 1/2 | 1.83 | 46.5 | 0.73 | 18.5 | 2 3/4 |
| S6-RB-MRL2-FR06 | 2 | 3/4 | 1.83 | 46.5 | 0.94 | 23.9 | 2 3/4 |
| S6-RB-MRL2-FR08 | 2 | 1 | 1.83 | 46.5 | 1.17 | 29.7 | 2 3/4 |
| S6-RB-MRL2-FRL12 | 2 | 1 1/4 | 1.83 | 46.5 | 1.5 | 38.1 | 2 3/4 |
| S6-RB-MRL2-FRL14 | 2 | 1 1/2 | 1.83 | 46.5 | 1.73 | 43.9 | 2 3/4 |
备注： 尺寸D为最小公称孔口。尺寸仅供参考，如有变更不会另行通知
